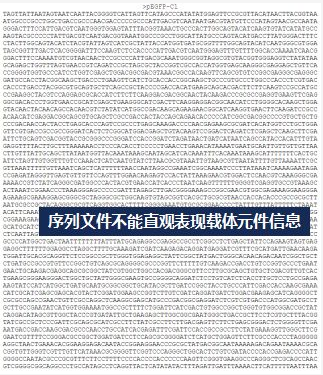

序列文件不能直观表现载体元件信息。

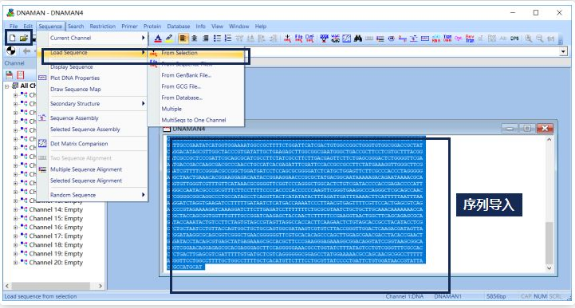

首先打开DNAMAN软件，选择新建，在新弹出来的对话框中输入序列，同时进行选定；然后再点击通道，在选择菜单栏中的序列加载序列，从选择中进行序列加载，就可以将序列导入到通道中！

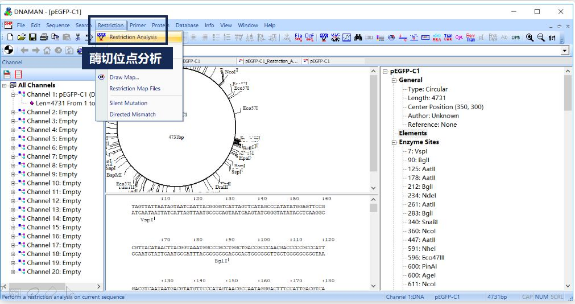

点击菜单栏中的酶切位点分析。

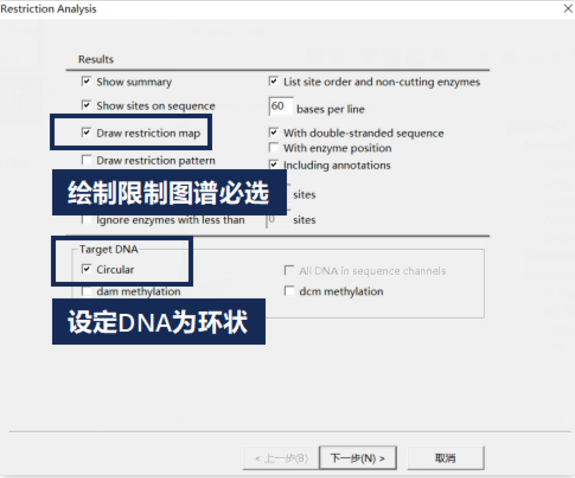

再在弹出的页面中进行设置，绘制一个载体图谱中有2个必选项，其中一个是绘制限制图谱，另外一个是设定DNA为环状，这样显示出的就是一个环状的带有酶切位点标记的图谱。

在其他选项中，包括显示剪接、列出酶切位点……再点击下一步。

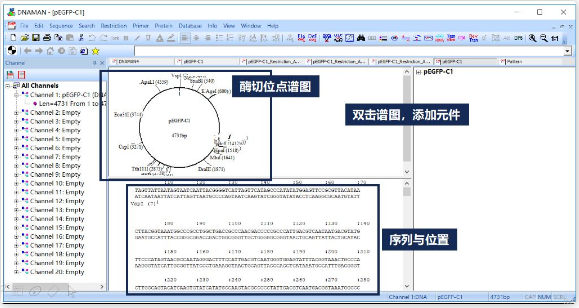

最后生成图谱，其中上方是酶切位点谱图，下面是序列显示，其中具体在什么位置上，可以用酶将它切开。

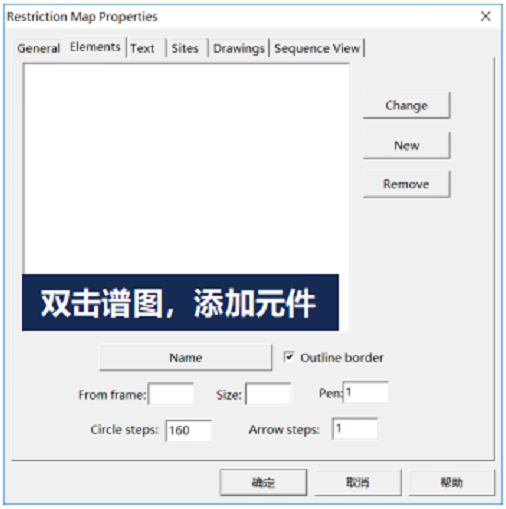

双击图谱，添加元件，点击菜单栏第二项，最后点击New，即是添加一个元件。

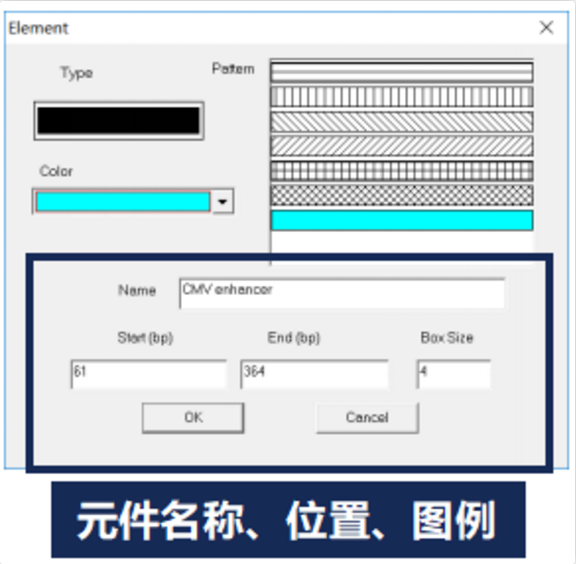

设置添加元件的显示类型、位置、图例，最后点击OK，这里我们添加了2个元件。

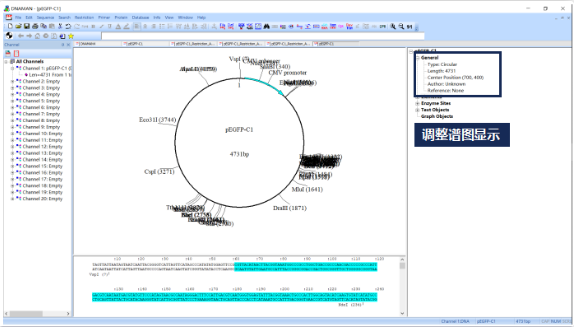

添加完成后，可以看到图谱中，除了酶切位点后，还有我们添加的元件，点击右侧菜单，调整谱图中心位点位置，然后拉动图谱缩放，使字体不再重叠。

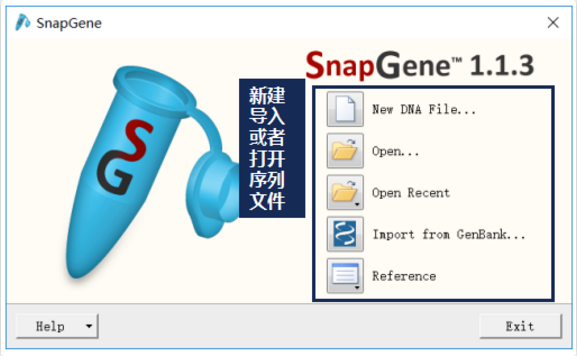

打开SnapGene软件，然后新建一个DNA文件或者打开导入序列文件。

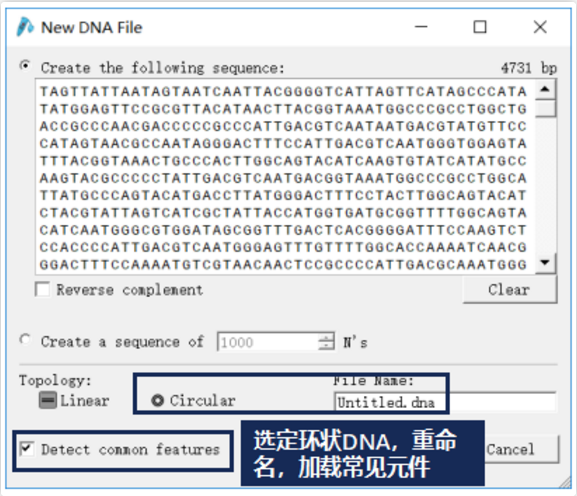

选择DNA是否为环状DNA，重命名，加载常见元件，点击下一步。

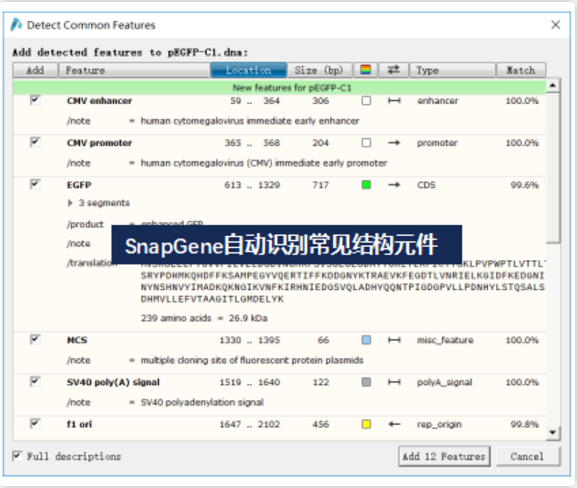

进入下一步后，会弹出SnapGene自动识别常见结构元件结果，我们再将12个识别的结果全部加入。

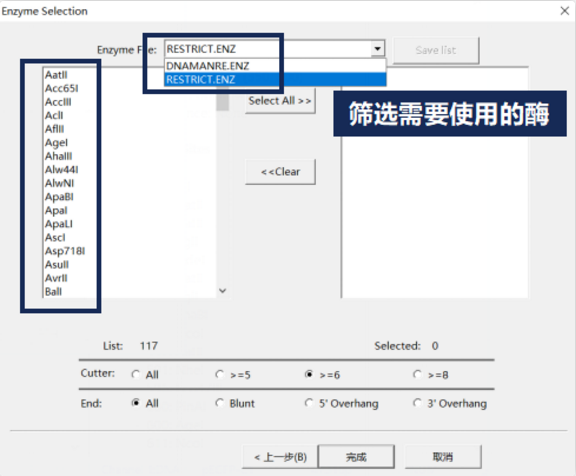

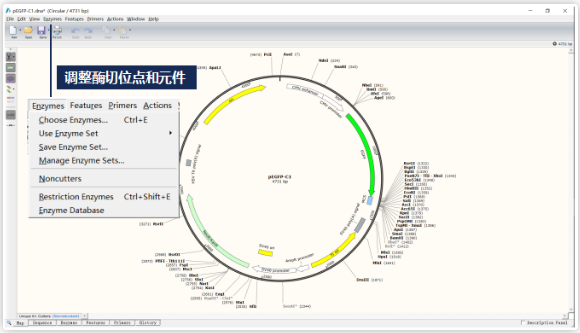

最后得到图谱文件，如果您对图谱文件不满意，可以点击菜单栏中的酶，筛选自己需要显示的酶，调整酶。

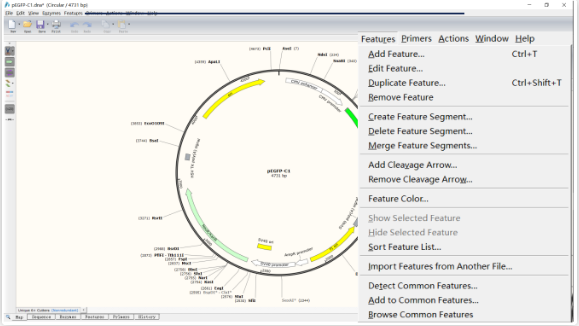

如果需要调整元件，可以点击菜单栏中的元件进行更改，这个环节可根据个人需求进行调整，其中包括添加、编辑以及对已经有的元件进行删除……

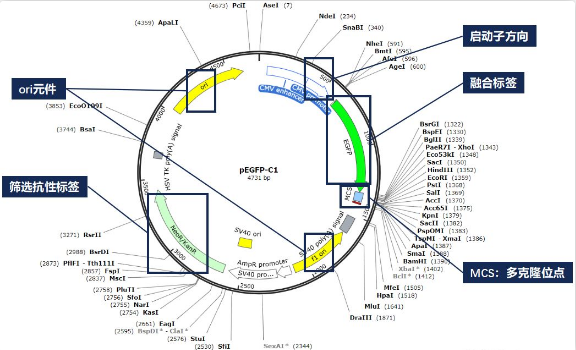

完成载体图谱后，我们该如何去识别一个载体图谱呢？

⑤ori元件：负责复制质粒需要的元件。
